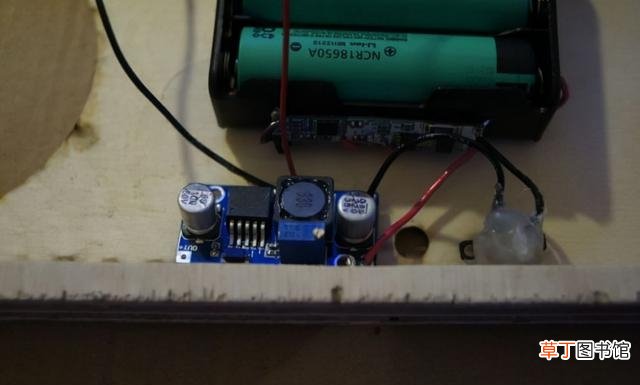

在开始使用电池创建电池组之前，您需要确保所有电池的电压值相同。这很重要，因为电路中不同的电池充电会混淆保护板，并可能导致电池过早失效。为了将电池连接成一个电池，使用了一个购买的外壳，它们将被放置在紧凑的位置。在这种情况下，连接电池的电线被焊接到更粗的电线上，以提高设备的可靠性。然后将保护板和带有电源连接器的开关焊接到这个外壳上。电源连接器要特别注意：右侧的弯曲触点可以完全去除，左侧的可以接地，而中间的则为正极。为确保所有触点的极性正确，笔者建议用万用表行走并检查电压。确保一切都正确完成后，您可以开始将连接器焊接到保护电路中。然后你应该检查整个电源电路的性能。然后用胶带将电线固定在外壳上。然后作者焊接了电压转换器。该设备需要 14 V 的电压，因此，使用螺丝刀和万用表，通过拧紧板上的铜螺丝来相应地调整转换器。

文章插图
第七步：连接蓝牙模块和放大器

文章插图

文章插图

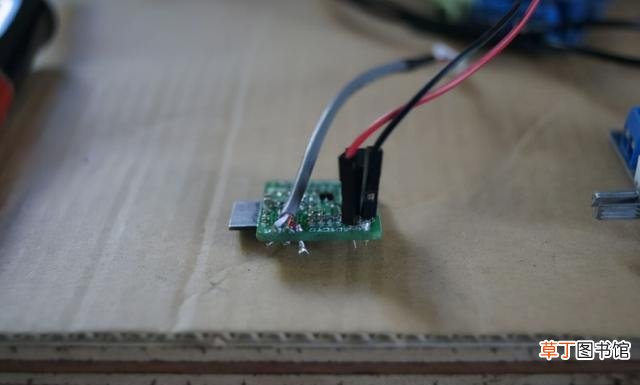

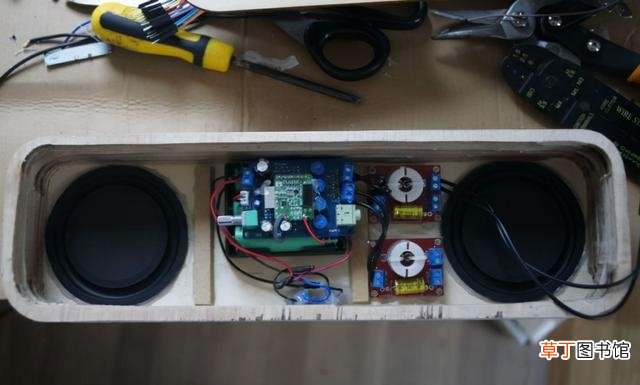

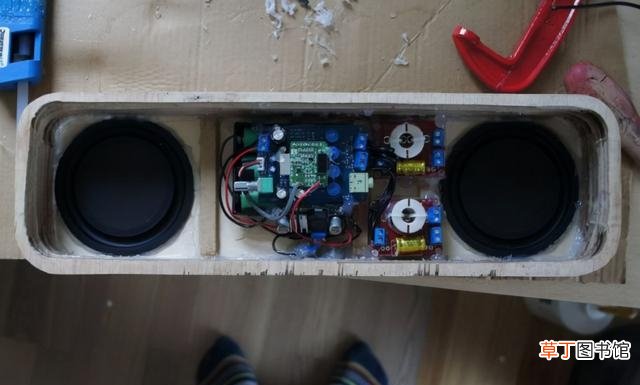

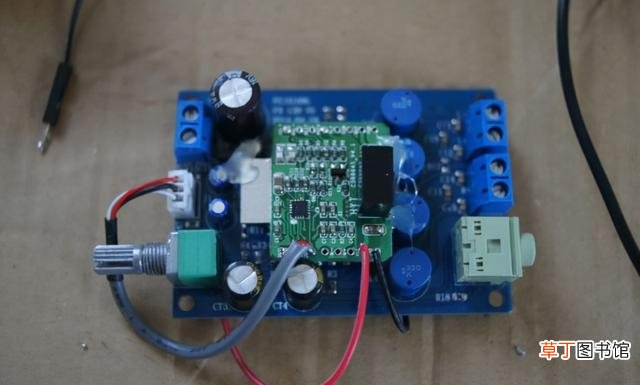

为了给机箱留出更多空间，笔者决定将蓝牙模块直接贴在功放板上。在放大器和模块芯片之间留出足够的空间很重要，因为这些芯片会变热并需要空气流通。此外，当它们接触时，可能会发生短路。功放的板子和模块之间用热胶粘合，使板子的芯片之间有足够的距离。需要了解的是，使用5W蓝牙模块时，必须将接地隔离器连接到模块的电源线上，否则会产生干扰，影响音质。

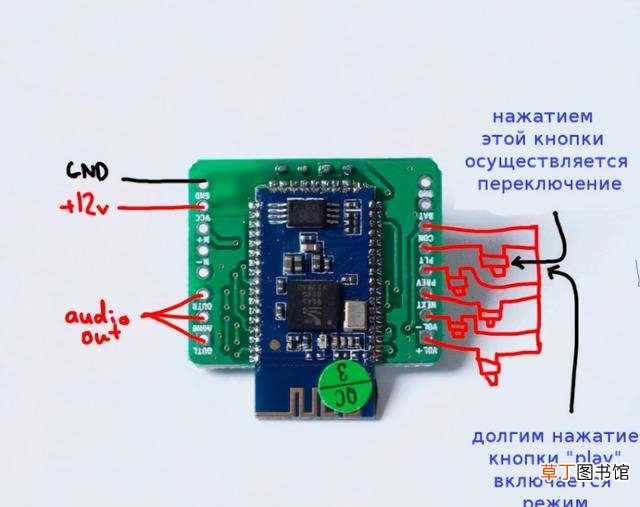

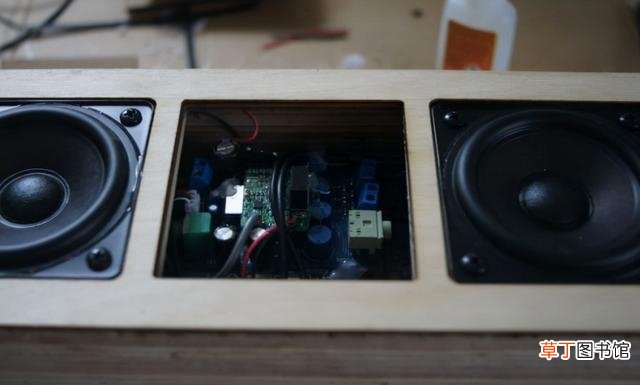

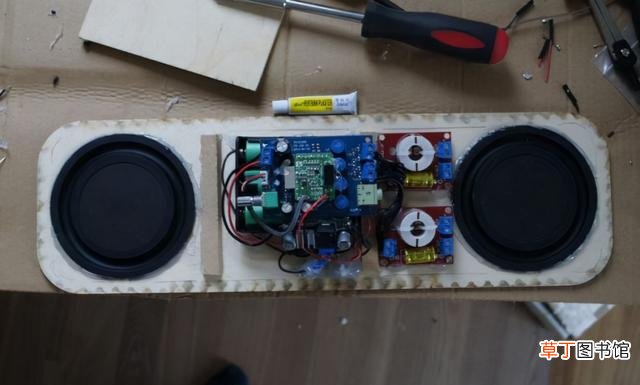

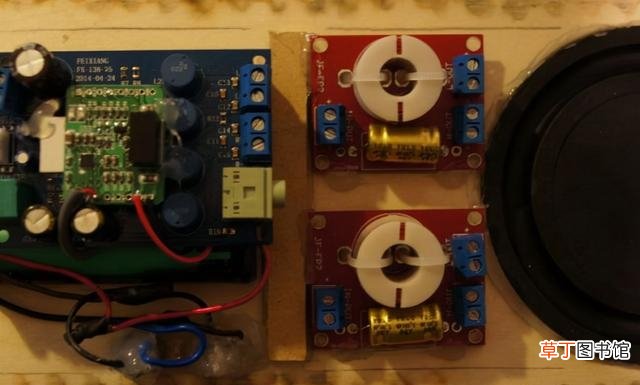

然后将模块输出触点连接到放大器输入触点。然后将放大器的电源引脚连接到转换器的输出引脚。因此，放大器将由 14 V 供电。蓝牙模块将接收 10 至 12 V 的输入电压，具体取决于电池电压，因为它连接到升压模块的输入引脚。所有这些都可以在所附的照片中看到。
