钣金件展开尺寸计算方法（直角折弯）是什么？不知道具体怎么操作的朋友快来学习了。

文章插图
文章插图

钣金件展开尺寸计算方法（直角折弯）

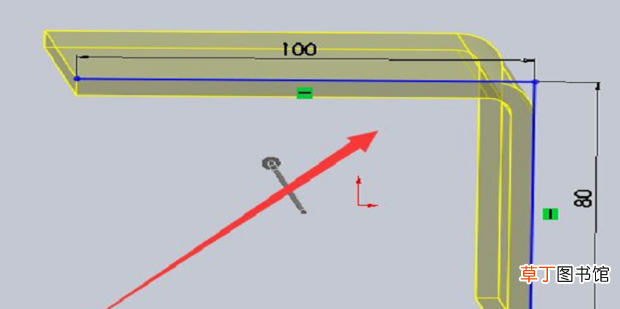

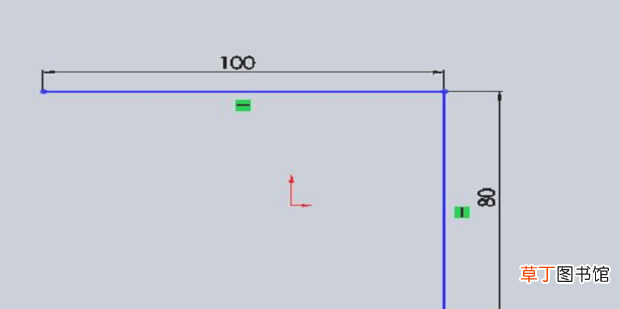

1、打开solidwokes软件，绘制图纸的折弯件尺寸。

文章插图
文章插图

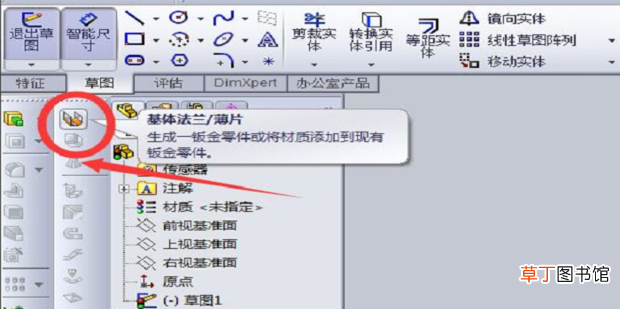

2、点击【基体法兰】图标。

文章插图
文章插图

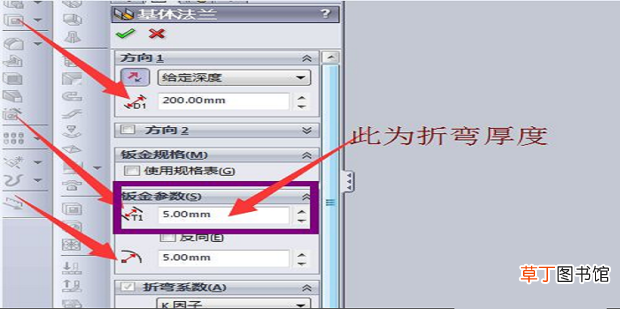

3、如图：设置尺寸。

文章插图
文章插图

4、R取0.5，K因子取0.31 。

文章插图
文章插图

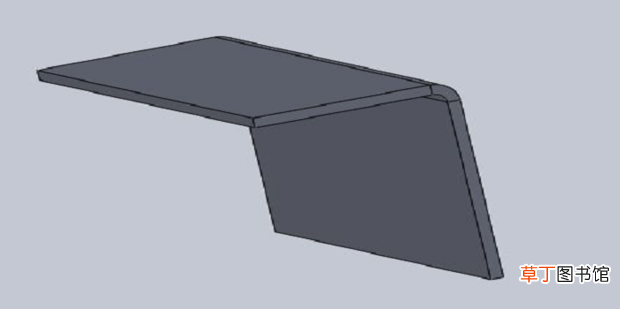

5、如图所示：完成绘制。

文章插图
文章插图

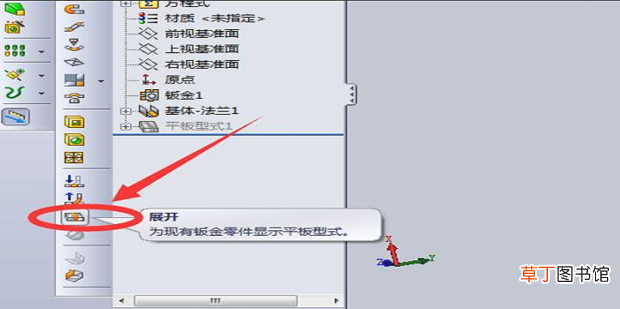

6、点击【展开】图标。

文章插图
文章插图

7、如图：可以看到【折弯线】。

文章插图
文章插图

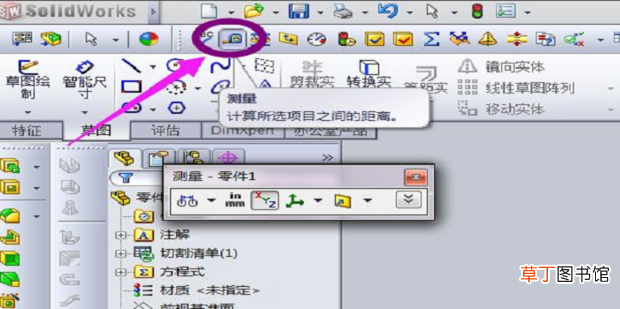

8、点击【测量图标】。

文章插图
文章插图

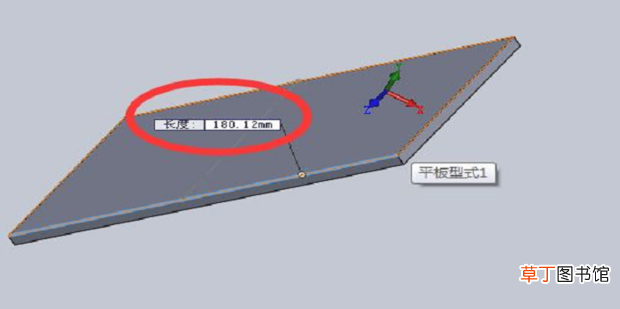

9、如图：可以看到测量后的距离。

文章插图
文章插图

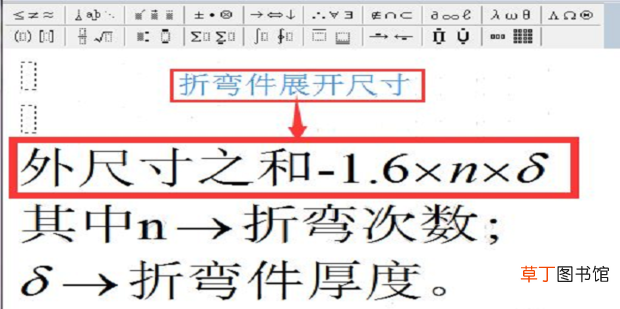

10、打开电脑上自带的【科学计算器功能】，用如图所示公式计算展开后的尺寸。

文章插图
文章插图

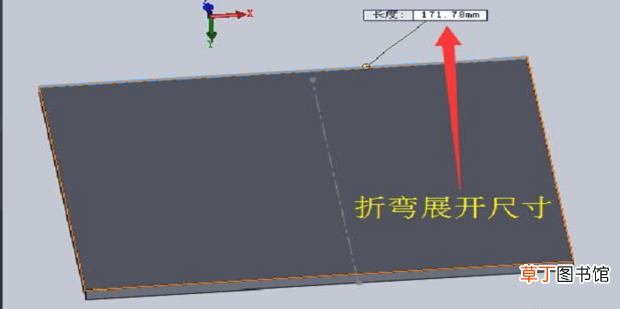

11、如图所示：与绘制的折弯展开尺寸对比几乎一样。

文章插图
文章插图

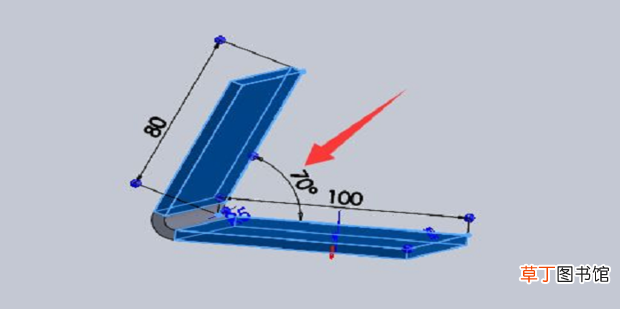

12、如图：对于角度不是标准90°的折弯件展开尺寸进行计算。
【直角折弯钣金件展开尺寸计算方法】

文章插图
文章插图

13、可以在solidworks里直接绘制然后展开钣金测量得到计算结果。

文章插图
文章插图
