1、点出任务
2、图纸规定
3、比例的定义
4、尺寸标注的一般规定
2、接上节课内容
四、尺寸标注

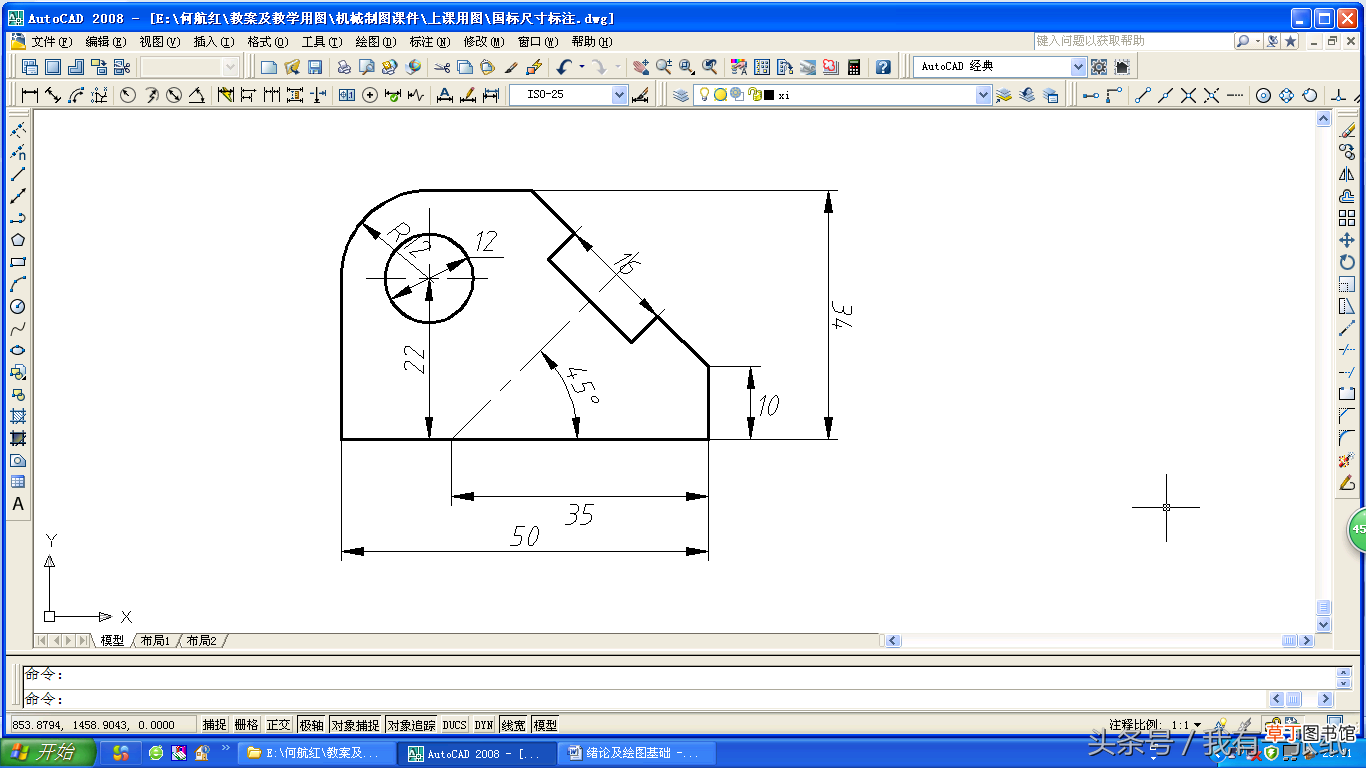

3、角度标注的规定：尺寸数字始终水平
注写在尺寸线外部
4、直径、半径的标注

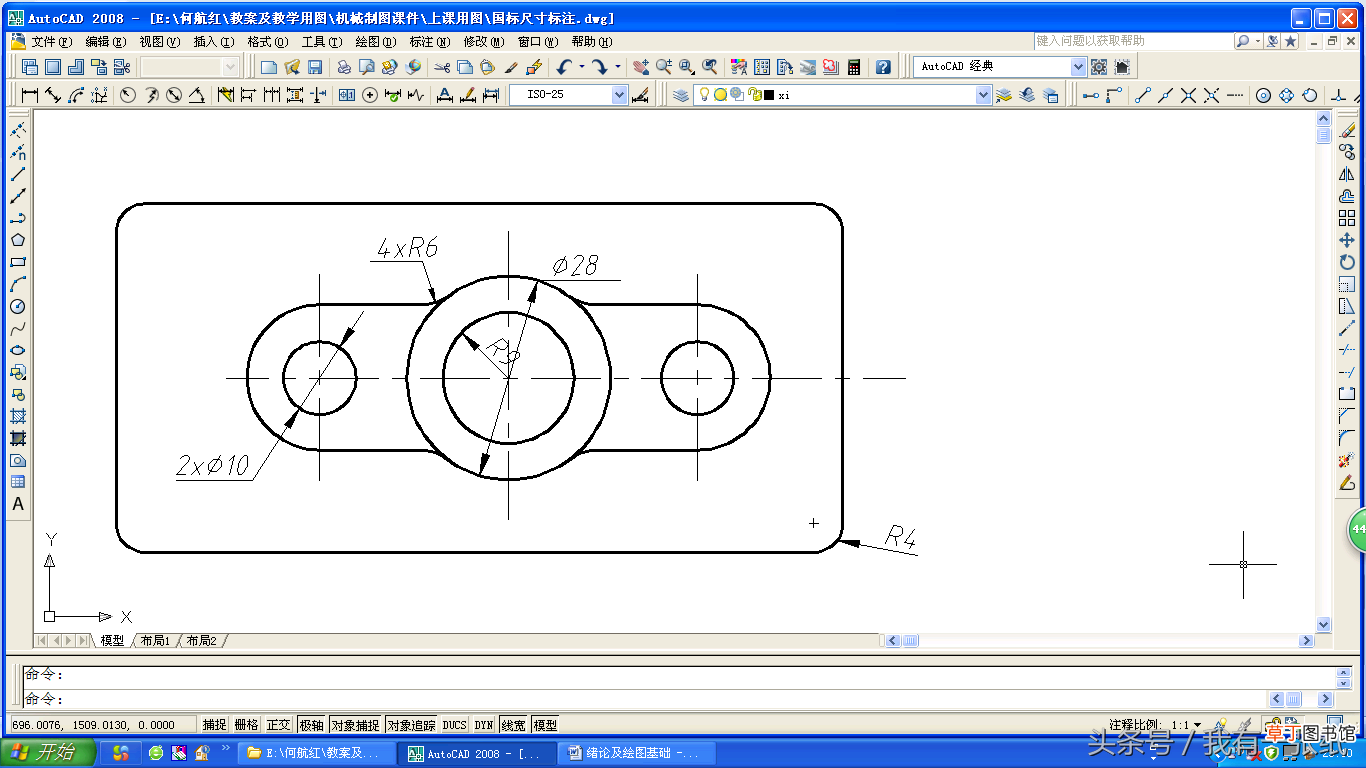

（1）一般标注方式
（2）注意：整圆、大于半圆的圆弧标直径；半圆和小于半圆的圆弧标半径
若干相同的直径只标一个，写"nx "；若干相同的半径只标一个，写"R"
5、小尺寸
（1）当尺寸界限之间位置不够或尺寸数字与其它线条重合（如直
径、半径）时，可以将箭头、数字或两者同时移出；也可以折线引出。
（2）连续小尺寸

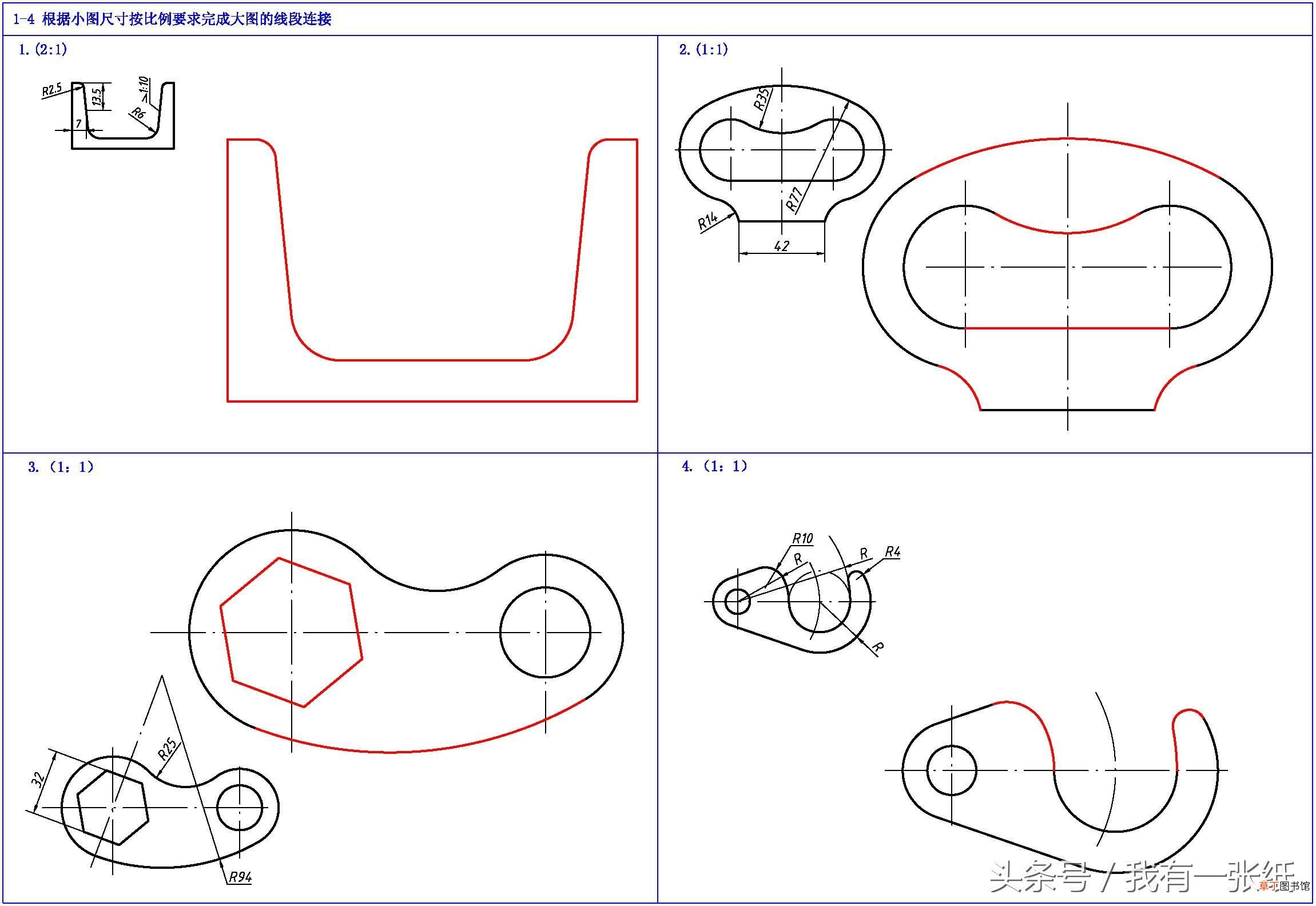

6、课堂练习：改错
（1）

文章插图

文章插图

（1）先分析作图的顺序
（2）复习正六边形的作图
（3）讲解圆弧连接的实质
（4）分析圆弧连接的作图步骤：找圆心——找切点
（5）总结各种圆弧连接的作图方法
例二：黑板尺规作图（1:1比例）
（1）分析作图顺序
（2）斜度的概念
（3）斜度的作图方法
（4）复习圆弧连接网的作图
三、斜度
1、定义：某边相对于基准边的倾斜程度。
2、表示：tg=对边：邻边=1:n或n：1
3、标注
4、作图：做出直角三角形的斜边再推平行线
四、锥度
1、定义：圆锥的形状
2、表示：等腰三角形的底边：高=1:n或n：1
3、标注
4、作图：做出等腰三角形的斜边再推平行线
例三：做锥度
五、布置作业：习题集中几何作图的练习
平面图形的分析及作图步骤
教具：手柄模型
教学设计：
一、复习
1、圆弧连接的作图方法和步骤、注意事项
2、斜度和锥度的概念
二、回顾本单元任务内容，解决任务：
1、打底稿：用2H笔轻轻画
2、选图纸，画图框、标题栏
3、选比例
4、分析图形尺寸，确定绘图顺序
三、尺寸分析
1、尺寸种类：
定形尺寸：线段长度、圆或圆弧的半径、直径（举例：手柄图）
定位尺寸：对于圆或圆弧，以圆心定位。对于二维平面图形，定位尺寸应该有两个。（举例：手柄图）
2、尺寸基准：对于二维平面图形，尺寸基准应该有两个。
确定尺寸基准的方法：
Y：以对称中心线为基准
判断图形是否对称
N：以较大的平面或较大的圆的中心线为基准
举例分析：例一：手柄图
例二：习题集练习图
3、标注定位尺寸的方式：
对称时：基准作为中点对称标注
不对称时：基准作为起点标注
举例：同上例一和例二
四、确定作图顺序：已知线段——中间线段——连接线断
五、做草图：黑板上尺规作图
六、标注尺寸：2H笔用力
七、加深、加粗图线：
1、先加深细线：用2H笔用力
2、再加深粗线：用2B笔用力——先曲线再直线
3、注意：（1）保持图面干净整洁
（2）保持线条光滑
（3）评定标准：粗细分明、线条一致、线条光滑
八、填写标题栏：HB直接书写
九、布置作业：抄画习题集的吊钩图（A4）
